Filtro armonico elettrico

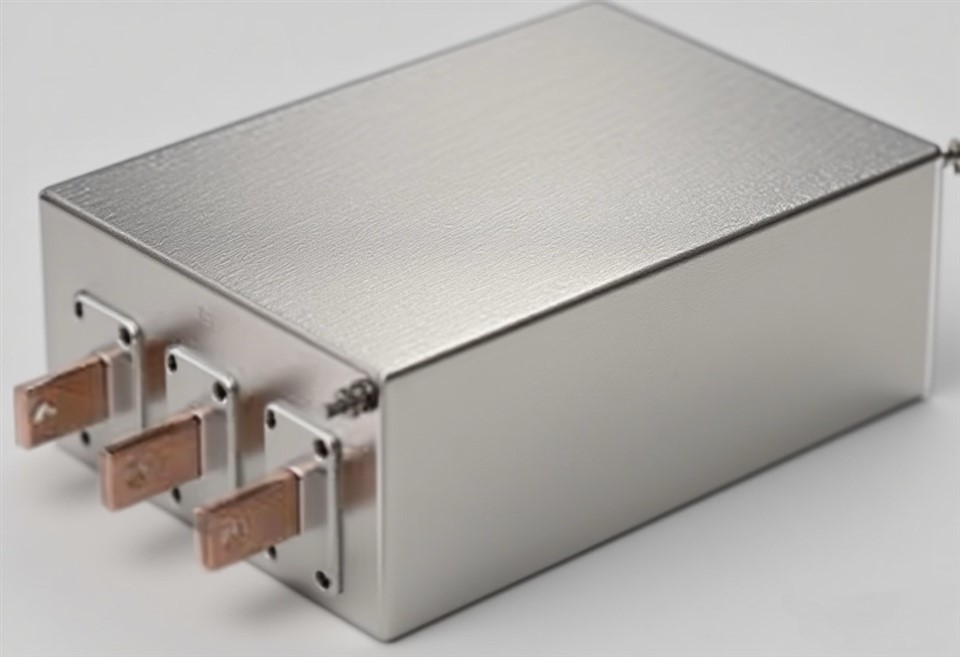

Un filtro armonico elettrico dedicato al convertitore di frequenza (VFD) è un filtro passa-basso passivo-. È progettato in base alle caratteristiche di compatibilità elettromagnetica dei componenti della frequenza di interferenza generati dai VFD sulla rete elettrica e da altre apparecchiature elettroniche durante il funzionamento. Il filtro non solo sopprime efficacemente le interferenze che si propagano lungo la linea elettrica, ma riduce anche significativamente le radiazioni interferenti emesse dalle apparecchiature elettroniche. Tutti i materiali e i componenti sono stati sottoposti a test rigorosi e presentano dimensioni compatte, funzionamento senza ventola, installazione in loco{5} e facilità d'uso.

filtro armonico elettrico Caratteristiche del prodotto

Quando la corrente nominale è elevata, il diametro del filo dell'induttanza di modo comune- deve essere aumentato di conseguenza per gestire la corrente più elevata. C1 e C2 utilizzano condensatori a film con capacità che vanno da circa 0,01 µF a 0,47 µF, principalmente per filtrare le interferenze in modalità differenziale-. C3 e C4 sono collegati attraverso i terminali di uscita, con il punto medio messo a terra, sopprimendo efficacemente le interferenze di modo comune. In alternativa, C3 e C4 possono essere collegati in parallelo ai terminali di ingresso, utilizzando condensatori ceramici con capacità comprese tra 2200 pF e 0,1 µF.

Tabella di selezione dei prodotti

product-846-137

Attuale	Filtro di ingresso	Filtro di uscita	Dimensioni esterne (lunghezzalarghezzaaltezza)mm	Dimensioni di installazione (mm)
10A	RF20-4	PF30-4	1558050	130*55
20A	RF20-7	PF30-7	1558050	130*55
40A	RF20-15	PF30-15	20011060	165*85
60A	RF20-22	PF30-22	20011060	165*85
80A	RF20-30	PF30-30	20011060	165*85
110A	RF20-37	PF30-37	30012580	130*100
125A	RF20-45	PF30-45	30012580	130*100
150A	RF20-55	PF30-55	30012580	130*100
200A	RF20-75	PF30-75	30012580	130*100
250A	RF20-90	PF30- 90	400215110	190*190
275A	RF20-110	PF30-110	400215110	190*190
330A	RF20-132	PF30-132	400215110	190*190
450A	RF20-160	PF30-160	440220120	230-200
510A	RF20-200	PF30-200	440220120	230-200
625A	RF20-250	PF30-250	440220120	230-200
800A	RF20-315	PF30-315	500260150	290*235
1000A	RF20-400	PF30-400	500260150	290*235

Specifiche Tecniche del Prodotto

1. Tensione operativa

1000 V o inferiore, 50 Hz-60 Hz.

2. Classe di isolamento

Classe FH.

3. Rigidità dielettrica

3000 V/50 Hz/60 s senza archi o guasti.

4. Livello di rumore

Meno di 65 decibel.

5. Grado di protezione

IP11.

Applicazioni tipiche

Il filtro armonico elettrico può funzionare in sicurezza nei seguenti ambienti:

1. Altitudine non superiore a 1.000 metri.
2. Temperatura ambiente compresa tra –40 gradi e 40 gradi.
3. Umidità relativa non superiore all'85%.
4. Ambiente non-esplosivo, privo di gas corrosivi e polvere conduttiva che potrebbero danneggiare i componenti metallici.
5. Ambiente privo di forti vibrazioni e urti e protetto da pioggia e neve.
